Représentation du fonctionnement d'un objet technique
Pour imaginer, communiquer, comprendre, expliquer le fonctionnement d'un objet technique, pour le fabriquer, on a besoin de le représenter.
La plupart de ces représentations graphiques sont définies par des règles précises (normes) communes à tous les techniciens.

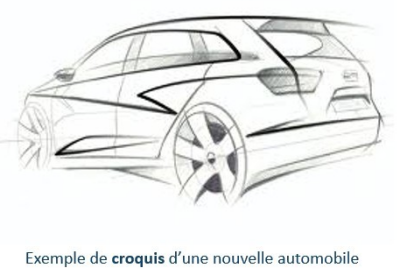

Le croquis : on appelle croquis la représentation à main levée d'un objet technique.
il sert de point de départ à un dessin qui sera réalisé plus tard avec plus de précision.

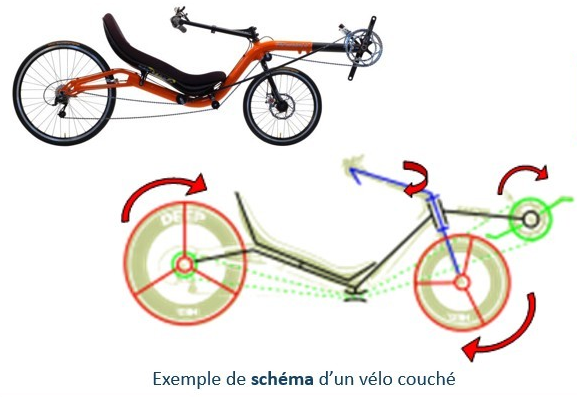

Le schéma : pour décrire le fonctionnement de l'objet, il est souvent nécessaire d'utiliser des schémas. Les schémas sont constitués de symboles normalisés (les normes sont des règles habituellement répandues).
En mécanique : on montre avec des flèches de direction, les différents mouvements possibles, ainsi que les liaisons entre éléments.

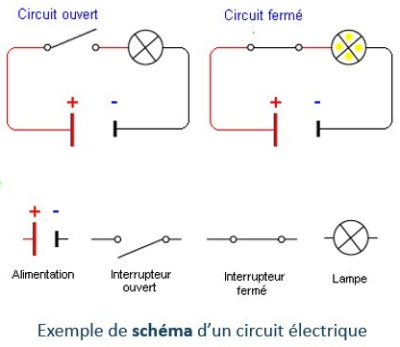

En électricité : on montre le circuit électrique avec les liaisons entre tous les composants.
