Représentation des solutions - Croquis
Lors d'un projet, il faut imaginer des solutions pour produire des objets. Dans un premier temps, on présente rapidement ses idées sous forme de croquis qui pourront être suivi plus tard d'un dessin plus précis.
Pour tracer un croquis, il n'y a pas de règles précises imposées, il se fait à main levée.
Le croquis est la première étape permettant de visualiser les solutions techniques. Il peut parfois aboutir à l'objet fini.
Pour faciliter la compréhension de certains croquis, il y a la possibilité d'ajouter des annotations, des dimensions...

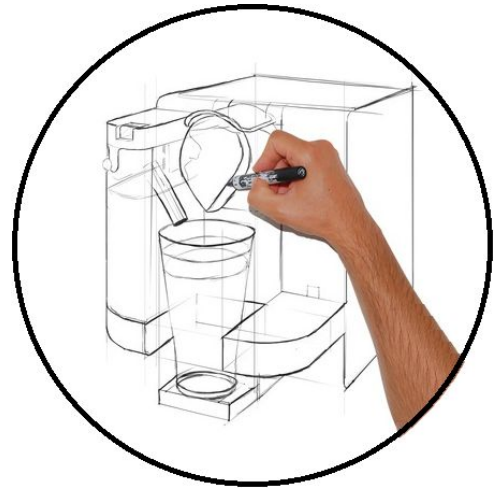

Il est fait à main levée :

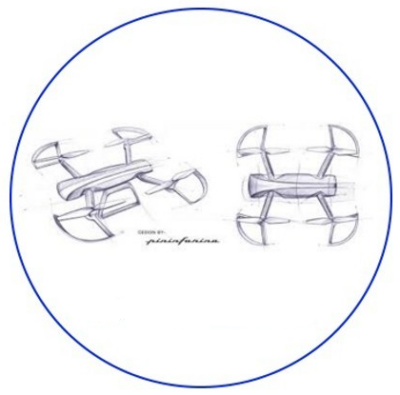

Il peut être en perspective ou pas :

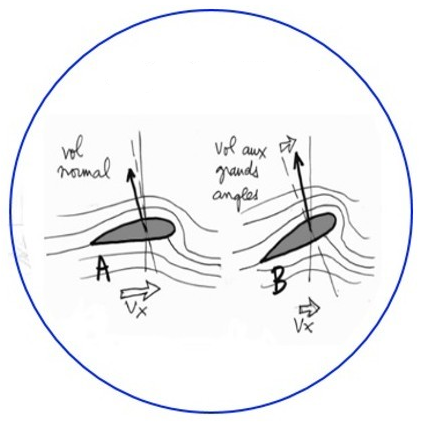

Il peut comporter des annotations ou des dimensions :
Rappel :
On appelle croquis, un dessin rapide fait à main levée, qui permet de représenter des solutions pour un objet en exprimant ses idées.
Il ne suit pas de règles précises : c'est la première étape permettant de visualiser les solutions techniques.
