Nature du signal : analogique ou numérique
Pour permettre le fonctionnement des objets techniques, différents signaux y circulent à l'intérieur. Un signal est une grandeur mesurable.

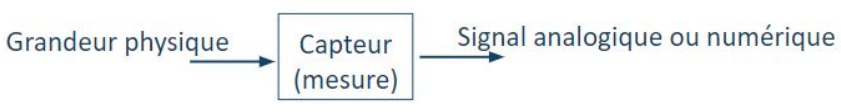

Un capteur détecte une grandeur physique, la mesure et la transforme en un signal qui est soit analogique, soit numérique.
Un capteur détecte une grandeur physique, la mesure et la transforme en un signal qui est soit analogique, soit numérique.
Un signal analogique prend une infinité de valeurs, qui varie de manière continue dans le temps.

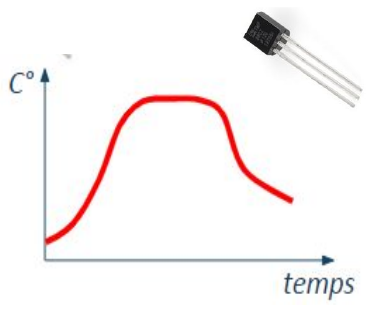

Le capteur de température mesure une infinité de valeurs qui varie en continue dans le temps.
Le capteur de température mesure une infinité de valeurs qui varie en continue dans le temps.

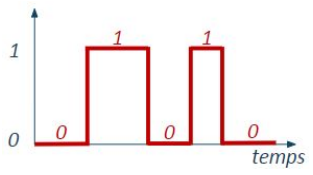

Un signal numérique prend deux valeurs :
0 ou 1.

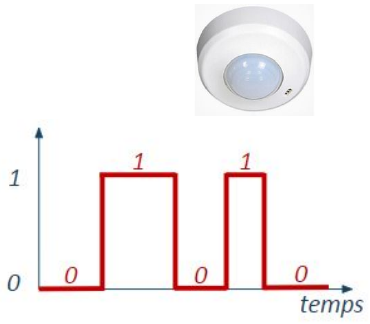

Le capteur de présence détecte :
une présence : le signal vaut 1
pas de présence : le signal vaut 0
Le capteur de présence détecte :
une présence : le signal vaut 1
pas de présence : le signal vaut 0
On détermine le signal transmis par un capteur, soit par le biais d'un instrument de mesure, soit en utilisant un programme.

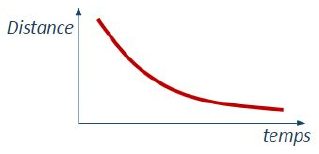

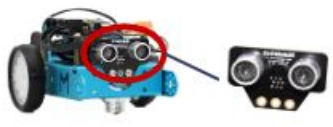

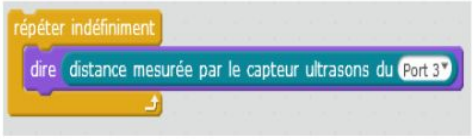

 |  On programme la mesure du capteur. On constate une infinité de valeurs qui varie dans le temps. |  On constate une infinité de valeurs qui varie dans le temps. C'est donc un signal analogique. |

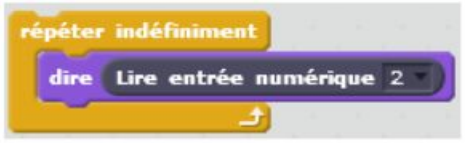

 |  On programme la mesure du capteur. Le faisceau n'est pas coupé, la mesure = 0. Le faisceau est coupé, la mesure = 1. |  Exemple : Le faisceau n'est pas coupé, la mesure = 0. Le faisceau est coupé, la mesure = 1. C'est donc un signal numérique. |
Rappel :
Un signal analogique varie de manière continue dans le temps. Il prend une infinité de valeurs.
Un signal numérique n'a que deux valeurs possibles 0 ou 1.
